EKS istio - 2. istio 구성

istio를 세팅하도록 하겠습니다.

cd ~/environment
curl -L https://git.io/getLatestIstio | sh -
cd istio-*
sudo mv -v bin/istioctl /usr/local/bin/



tiller 계정의 rbac를 아래 명령어를 통해 수정해주세요

kubectl apply -f install/kubernetes/helm/helm-service-account.yaml



helm을 통해 istio를 설치하도록 하겠습니다.

helm install install/kubernetes/helm/istio-init --name istio-init --namespace istio-system



ALB를 통해 istio를 구성할 것이기 때문에 아래와 같이 수행해주세요.

helm install install/kubernetes/helm/istio --name istio --namespace istio-system --set global.configValidation=false --set sidecarInjectorWebhook.enabled=false --set grafana.enabled=true --set servicegraph.enabled=true --set global.k8sIngressSelector=ingressgateway --set ingress.enable=false --set gateways.enabled=true --set gateways.istio-ingressgateway.type=NodePort



아래 명령어로 설치 확인을 할 수 있습니다.

kubectl get crds --namespace istio-system | grep 'istio.io'

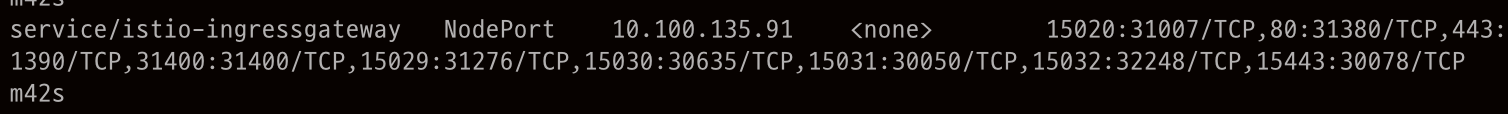

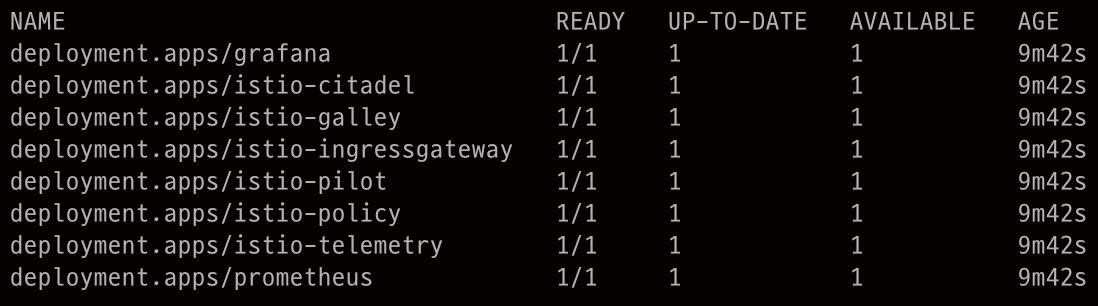

kubectl get all -n istio-system



이제 ingress를 구성하여 실제 alb가 생성되게 하고 트래픽이 외부에서 들어올 수 있도록 구성하겠습니다.

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: istio-ingress
  namespace: istio-system
  annotations:
    kubernetes.io/ingress.class: alb
    alb.ingress.kubernetes.io/scheme: internet-facing
    alb.ingress.kubernetes.io/certificate-arn: arn:aws:acm:ap-northeast-2:{account-nubmer}:certificate/{id}
    alb.ingress.kubernetes.io/ssl-policy: ELBSecurityPolicy-2016-08
    alb.ingress.kubernetes.io/listen-ports: '[{"HTTP":80,"HTTPS": 443}]'
    alb.ingress.kubernetes.io/actions.ssl-redirect: '{"Type": "redirect", "RedirectConfig": { "Protocol": "HTTPS", "Port": "443", "StatusCode": "HTTP_301"}}'
    external-dns.alpha.kubernetes.io/hostname: cb-test-api.domain.shop, istio.domain.shop
spec:
  rules:
  - http:
        paths:
          - backend:
              serviceName: ssl-redirect
              servicePort: use-annotation
  - http:
        paths:
          - backend:
              serviceName: istio-ingressgateway
              servicePort: 80



alb가 만들어지고 ingress를 통해 istio-ingressgateway로 트래픽을 전달하게 됩니다.





이제 pilot을 통해 서비스로 트래픽이 전달 되도록 gateway를 만들어 주도록 하겠습니다.



그 전에 먼저, istio가 모니터링하고 제어할 수 있도록 namespace 제어권을 설정하겠습니다.

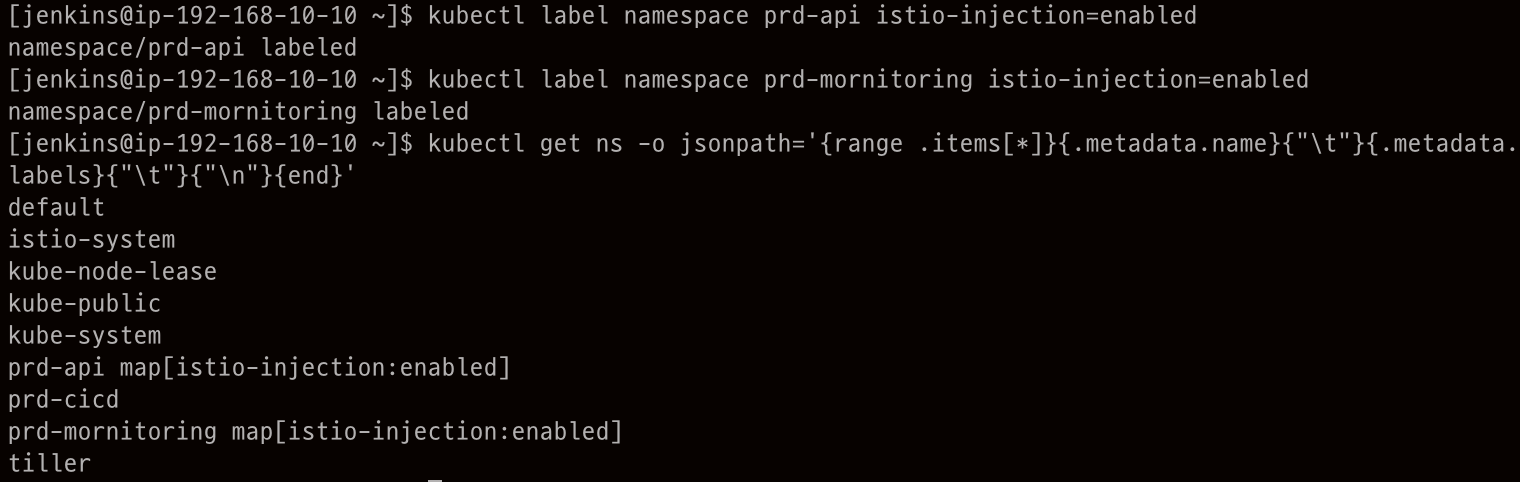

kubectl label namespace prd-api istio-injection=enabled
kubectl get ns -o jsonpath='{range .items[*]}{.metadata.name}{"\t"}{.metadata.labels}{"\t"}{"\n"}{end}'



만약 enabled 를 하지 않은 namespace에 대한 제어를 하려면 각 배포 시 다음과 같은 명령어를 수행해야 합니다.

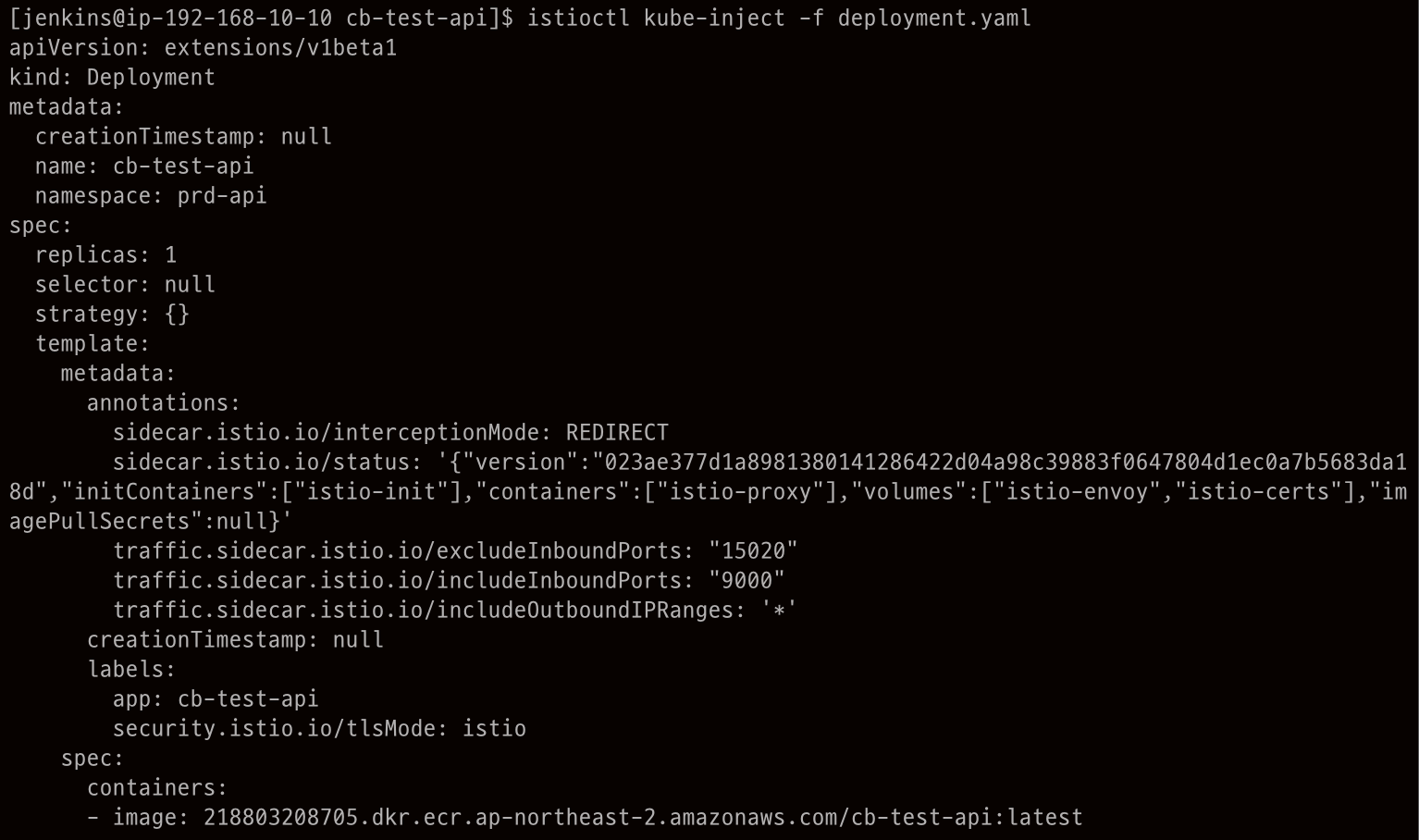

istioctl kube-inject -f my-app.yaml



확실하게 하기 위해 deployment가 있는 폴더에서 아래 명령어를 수행해서 나온 파일로 수정해서 다시 배포해주도록 하겠습니다.



그리고 서비스 또한 Gateway와 Virtual Service를 통해 트래픽이 전달되기 때문에 ClusterIP형태로 배포해주겠습니다.

apiVersion: v1
kind: Service
metadata:
  name: cb-test-api
  namespace: prd-api
spec:
  ports:
    - port: 9000
      protocol: TCP
  selector:
    app: cb-test-api



이제 Gateway와 VitualService를 아래와 같이 작성해서 배포해주세요

apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: cb-test-api-gateway
  namespace: prd-api
spec:
  selector:
    istio: ingressgateway
  servers:
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - "cb-test-api.domain.shop"

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: cb-test-api-virtualservice
  namespace: prd-api
spec:
  gateways:
  - cb-test-api-gateway
  hosts:
  - "cb-test-api.domain.shop"
  http:
  - match:
    - uri:
        prefix: /
    route:
    - destination:
        host: cb-test-api
        port:
          number: 9000

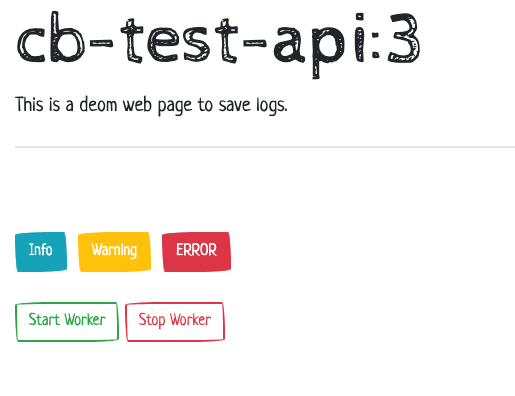

URL로 접속해보면, 정상적으로 잘 되는것을 볼 수 있습니다.

자 이제, istio 그라파나에서도 모니터링하는 화면을 보도록 아래와 같이 설정해주세요.

apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: istio-grafana-gateway
  namespace: istio-system
spec:
  selector:
    istio: ingressgateway
  servers:
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - "istio.domain.shop"

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: istio-grafana-virtualservice
  namespace: istio-system
spec:
  gateways:
  - istio-grafana-gateway
  hosts:
  - "istio.domain.shop"
  http:
  - match:
    - uri:
        prefix: /
    route:
    - destination:
        host: grafana
        port:
          number: 3000

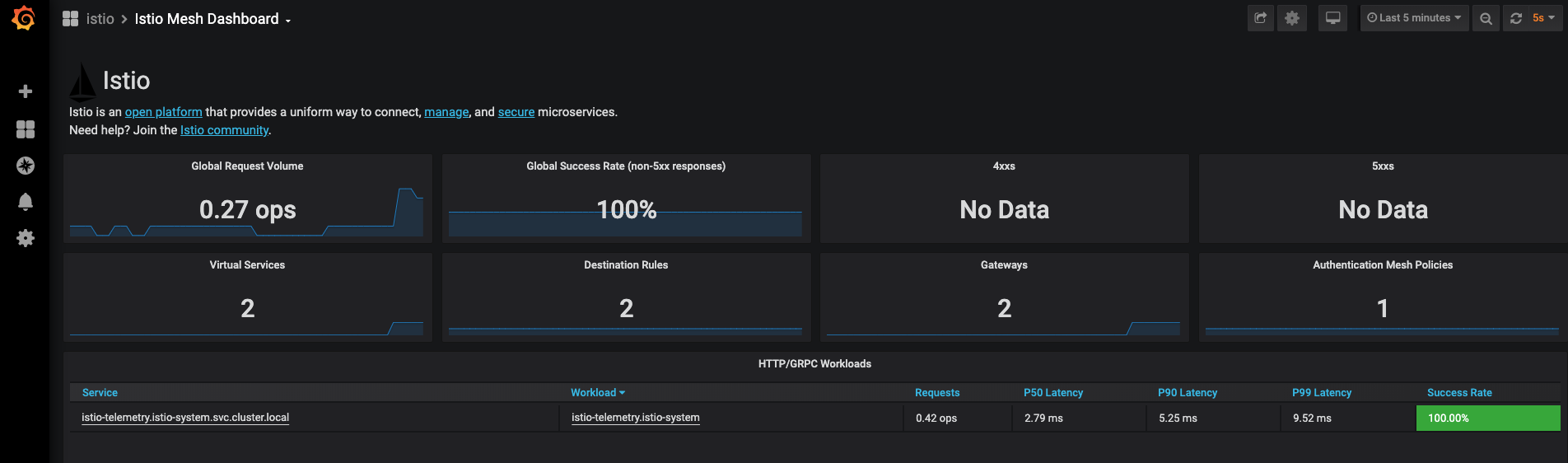

배포 후 url로 접속하게 되면, 실제 request에 대한 Success Rate를 볼 수 있습니다.



간단하게 istio가 어떻게 구성되며, 어떤 방법으로 모니터링이 되는지 알아봤습니다.
